TBY-12挡轮液压站

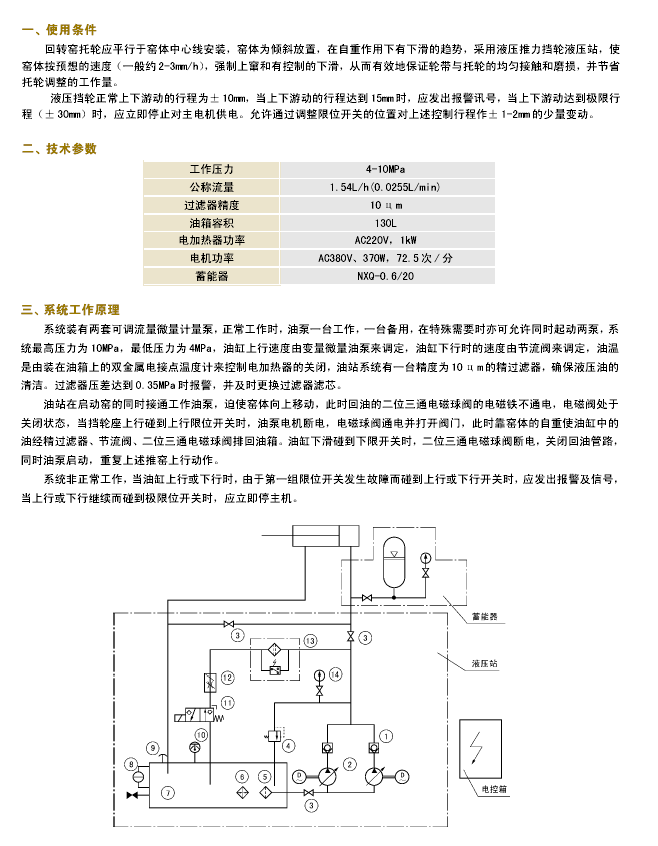

一、概述
回转窑托轮应平行于窑体中心线安装，窑体为倾斜放置，在自重作用下有下滑的趋势，采用液压推力挡轮液压站，使窑体按预想的速度（一般约2-3mm/h），强制上窜和有控制的下滑，从而有效地保证轮带与托轮的均匀接触和磨损，并节省托轮调整的工作量。
液压挡轮正常上下游动的行程为±10mm，当上下游动的行程达到15mm时，应发出报警讯号，当上下游动达到极限行程(±30mm）时，应立即停止对主电机供电。允许通过调整限位开关的位置对上述控制行程作±1-2mm的少量变动。

二、技术参数

工作压力	4-10MPa
公称流量	1.54L/h(0.0255L/min)
过滤器精度	10mm
油箱容积	130L
电加热器功率	AC220V,1KW
电机功率	AC380V、370W，72.5次／分
蓄能器	NXQ-0.6/20
