华工机械-XHZ型稀油润滑装置 (0.5MPa)

本处提供：干油润滑泵、干油分配器、干油配件、稀油润滑、油气润滑、液压装置、路接头目录、电气控制、高压油泵

支付方式│E-MAIL│收藏我站

Email:cadlijh@yahoo.com.cn

华工首页

启东华工机械技术有限公司 Tel:0513-83902929 Fax:0513-83902928 Mobel:（0）13862898483、（0）13301462665

图纸分类

输送设备图纸

提升设备图纸

起重设备图纸

给料设备图纸

破碎机械图纸

筛分设备图纸

通风设备图纸

除尘设备图纸

矿山机械图纸

赞助商推荐


干油分配器类产品目录

XHZ型稀油润滑装置

XYHZ型稀油润滑装置

XYZ-G型稀油站

XYZ-GZ型整体式稀油站

GXYZ型A高（低）压稀油站

GXYZ型B高（低）压稀油站

GDR系列高（低）压稀油站

WBZ型卧式齿轮油泵装置

LBZ型立式齿轮泵装置

SPL、DPL型网片式油滤器

SLQ型双筒网式过滤器

SWCQ双筒网式磁芯过滤器

CLQ型磁过滤器

Y型系列过滤器

GLCQ、GLLQ列管式冷却器

LQ系列列管式冷却器

LC系列列管式冷却器

SGLL型双联油冷却器

FL型空气冷却器

KL型空气冷却器

YZQ型油流指示器

YXQ型油流发讯器

GZQ型给油指示器

AQF型安全阀

DXF型单向阀

LUC型精细滤油车

附：因产品目录版有限，许多产品未添加本目录，为此请客户来电告知，欢迎单位与个人互相交流技术，谢谢！

XHZ-160～XHZ-500地基尺寸

型号	A	B	C	C1	地脚螺栓d	E	F	H
XHZ-160	3940	1800	1275	1250	M16	1000	1000	140
XHZ-200
XHZ-250	5300	1900	1404	1442	M16	1090	1100	160
XHZ-315
XHZ-400	6200	2100	1532	1536	M16	930	1200	180
XHZ-500

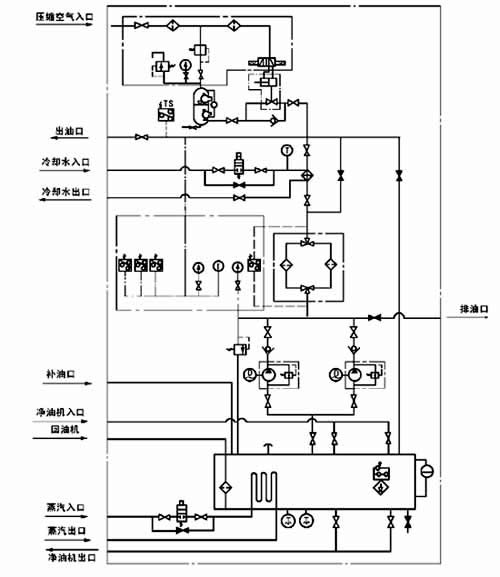

图1-2-7 XHZ-630～XZ-2000 型原理图

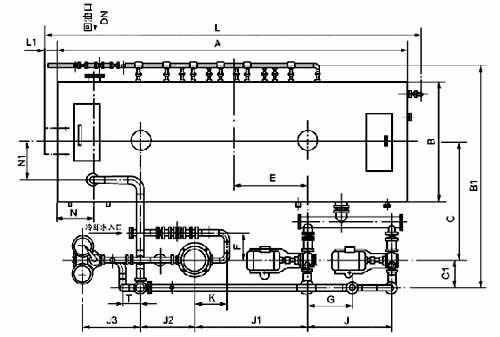

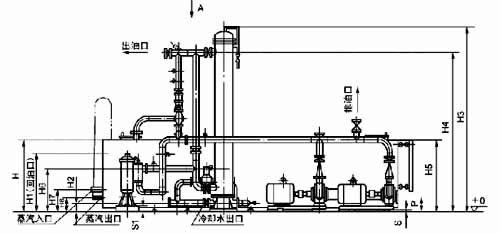

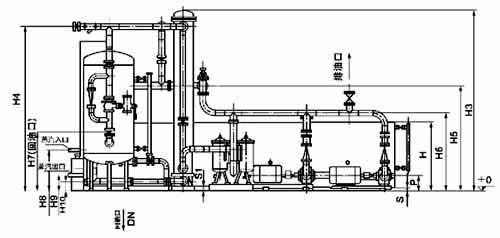

XHZ-630～XHZ-2000 外形尺寸

型号	A	B	B1	C	C1	E	F	G	H	H1	H2	H3
XHZ-630	6500	2180	3890	2100	500	1520	505	860	1700	1470	150	3930
XHZ-800	7000	2360	4550	2580	650	1500	700	800	1800	1470	2350	3255
XHZ-1000	7500	2500	4850	2650	600	1700	820	1250	1900	1470	235	3855
XHZ-1250	8100	2750	5125	2800	5500	1767	750	1266	2100	1790	235	4455
XHZ-1600	8800	3000	5500	3000	700	1750	900	1850	2320	1970	235	3320
XHZ-2000	9700	3080	5600	3200	660	2150	1000	1420	2500	2150	235	3970

型号	H4	H5	H6	H7	H8	J	J1	J2	J3	K	L	L1	N	N1	P	S	S1	T	DN
XHZ-630	3482	1644	880	678	2550	1600	2100	1030	1070	570	6730	200	280	790	300	150	100	322	250
XHZ-800	2720	1800	1280	728	300	1600	2100	1130	1470	800	7000	300	300	880	320	30	40	570	250
XHZ-1000	3320	1820	1086	895	300	1850	2420	1900	1150	800	8000	300	350	850	350	55	26	360	300
XHZ-1250	3920	1850	1132	895	300	1966	2160	1333	1227	1000	8300	300	400	1075	350	27	12	427	300
XHZ-1600	3300	2150	1240	915	320	2500	2800	1840	1300	1000	9200	300	400	1100	400	67	120	427	350
XHZ-2000	3375	2240	1252	810	300	2550	3350	1800	1543	1000	9260	300	350	1090	400	32	132	537	400

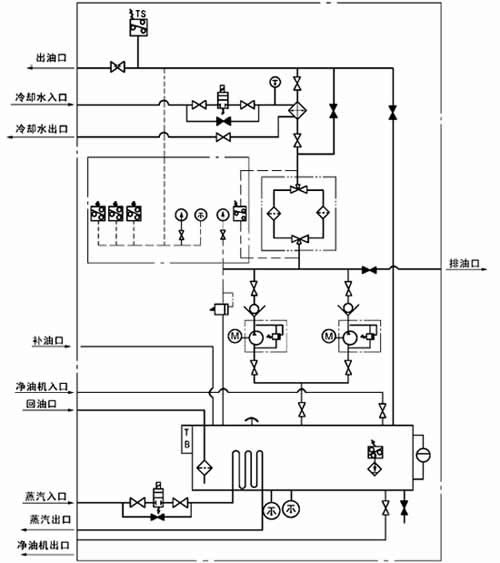

图1-2-7 XHZ-630～XZ-2000 型原理图

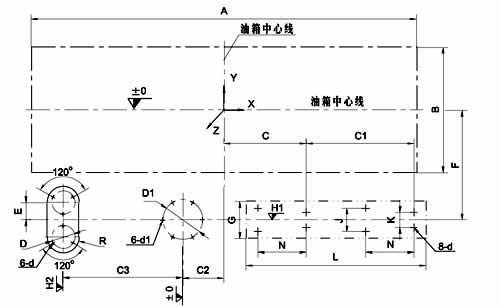

图1-2-8 XHZ-630～XHZ-2000 型地基图

型号	A	B	C	C1	C2	C3	D	D1	地脚螺栓
型号	A	B	C	C1	C2	C3	D	D1	d	d1
XHZ-630	6500	2180	1502	1600	580	2100	350	522	M16	M24
XHZ-800	7000	2360	1494	1600	600	2600	600	720	M16	M36
XHZ-1000	7500	2500	1688	1850	720	3050	600	1015	M16	M36
XHZ-1250	8100	2750	1757	1966	1393	2560	600	720	M20	M36
XHZ-1600	8800	3000	1741	2500	1050	3140	600	930	M20	M36
XHZ-2000	9700	3080	2075	2550	1200	3343	650	930	M20	M36

型号	E	F	G	H1	H2	J	K	L	N	R
XHZ-630	550	2100	570	15	100	500	350	2850	780	250
XHZ-800	799	2580	640	30	40	500	390	3100	820	400
XHZ-1000	779	2650	585	55	26	550	390	3450	890	340
XHZ-1250	817	2800	680	27	12	620	450	3646	930	400
XHZ-1600	817	3000	815	67	120	660	540	5206	1092	400
XHZ-2000	938	3260	1000	32	133	730	570	4500	1120	450

型号	A	B	B1	C	C1	C2	E	F	F1	G	H	H3	H4	H5	H6	H7	H8
XHZ-630A	6500	2180	4660	2380	520	470	1520	400	260	450	1700	3930	3482	2250	1900	1470	678
XHZ-800A	7000	2360	5000	2690	650	260	1500	400	250	630	1800	3255	2720	2300	1900	1470	728
XHZ-1000A	7500	2500	5200	2900	700		1700	170	520	750	1900	3855	3320	2450	2100	1650	800
XHZ-1250A	8100	2750	5650	3350	640	100	2000	300	750	1150	2100	4455	3920	2800	2200	1790	892
XHZ-1600A	8800	3000	5950	3400	700	100	1950	450	650	880	2320	4280	3900	2850	2150	1970	915
XHZ-2000A	9700	3080	6830	3890	870		2400	370	350	1030	2500	5100	4800	3300	2640	2150	1090

型号	H9	H10	J	J1	J2	J3	J4	K	N	N1	N2	N3	P	S	S1	L	DN
XHZ-630A	300	150	1550	1550	1130	1110	740	260	1260	1345	280	790	200	15	100	7000	250
XHZ-800A	300	235	1600	1500	1550	18550	760	100	1560	1480	300	880	320	30		7650	250
XHZ-1000A	300	235	1850	1900	1700	1550	900	320	1390	1600	350	850	350	55	26	8200	300
XHZ-1250A	300	235	1800	1800	1800	1950	800	300	1770	1750	340	1075	350	27	100	8750	300
XHZ-1600A	320	235	2100	1950	2000	2200	700	300	1930	1825	400	1100	400	67	120	9950	350
XHZ-2000A	320	235	2370	2170	2200	2200	870	350	2030	2800	420	1090	450	320	133	10300	400

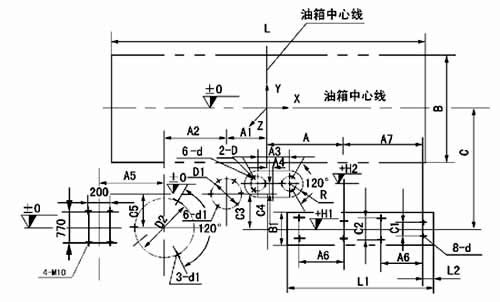

图1-2-11 XHZ-630A～XHZ-2000A 型地基图
