一、概述
YCK-P5型(原SG-A 型)压差开关适用于公称压力为40MPa的双线式集中润滑系统中,控制换向阀或监视润滑系统,利用两条管道的压差来发出电讯号,当压差达到5MPa时,发出信号以控制换向阀换向或监视润滑系统。它一般安装在终端式双线集中润滑系统两条主管道的最末端。



二、技术参数
型号
公称压力Mpa
发讯压差
发讯油量Mpa
开关最大电压V
开关最大电流A
重量kg
YCK-P5
40(P)
5
0.7
-500
15
3
使用介质为锥入度不低于220(25℃,150g)1/10mm的润滑脂(NLGI0#~3#)的润滑脂和粘度等级大于N68的润滑油,工作环境温度为-20℃~80℃。

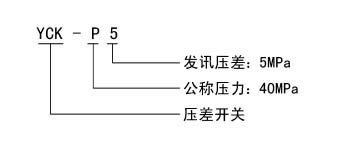

三、型号说明

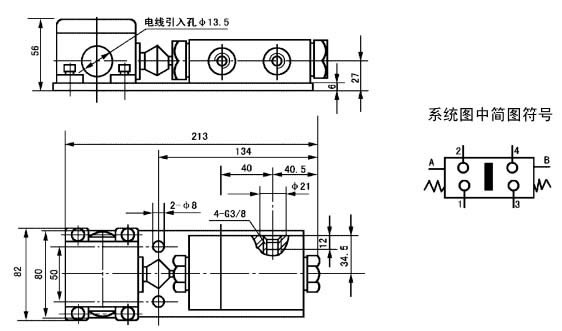

四、外形尺寸


五、工作原理
压差开关的阀体和行程开关组装在一块底板上。润滑脂在压力的作用下从主管道B进入压差开关阀体活塞的右腔,主管道A卸荷。一旦两条主管道的压差达到5MPa时,活塞克服左腔内弹簧力向左移动,并推动行程开关,使触点1和2闭合,发出脉冲讯号至系统电控箱,责令换向阀换向,这时主管道A受压,B卸荷,活塞在二端腔内弹簧的作用下对中,行程开关触点1和2断开,触桥处中位。系统开始第二周期工作,一旦主管道A和B间压差又达到5MPa时,活塞向右移动,行程开关触点3和4闭合,脉冲讯号再次使系统中的换向阀换向,开始下次循环工作

六、使用说明
1、压差开关应安装在通风、干燥、便于观察,且周围无运动机构干涉的部位。
2、压差开关安装在终端式双线集中润滑系统主管道末端,后面须再装一个双线分配器,以防压差开关中的润滑脂老化,变质、干枯而影响灵敏性。
3、行程开关接线后应将触桥调至中位并紧固螺钉。
