系统介绍
单线式集中润滑系统,是一种高可靠性、自动化监控性能全、先进理想的润滑装置,具有如下特点:
1、从润滑系统的构成上看由双管路循环输油改为单管路保压输油,克服了双线系统在交替输油,管路换向卸压过程中的功率浪费。
2、可根据设备润滑点不同的耗油量,任意组合成最适当的分配器,实现有计划定量地给油。
3、单线集中润滑装置中还带有多种自控保护元件,所组成的系统自动化程度高,工作可靠耐用。
4、系统配管简单,结构紧凑、用材省、投资小。

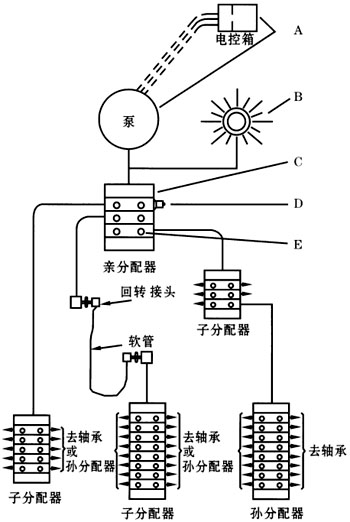

润滑系统的组成

A.自动润滑泵的控制方式
1、按照与机械的循环周期或机械的动作相关的联锁方式。
2、依定时器决定的方式。
3、循环指示器动作次数的计数控制方式。

B.中央警报信号
只要在装置中任何一处发生堵塞时,马上发出警报。警报方式可以是指示灯或蜂鸣器。

C.亲分配器
1、可使用KM型或KL型分配器
2、亲分配器的作用:在接到由泵送来的全部供油量后,依靠活塞的顺序动作,能正确地将所需的油量排送到二级分配器。

D.循环指示器
循环指示器的往复动作,表示整个装置在正常工作(油枪操作时或有自动计数要求时使用)

E.堵塞指示器
堵塞指示器的作用是指出发生堵塞的地方。
○堵塞复位指示器:堵塞点超压指针冒出。
●自动溢流指示器:堵塞点超压后自动外溢。

单线润滑系统中常见的几种给油方式

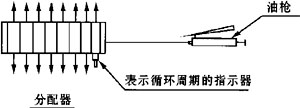

1、油枪方式
使用油枪给油时,一个单元最多能由8个中间体组成,因此最多能向16个润滑点供油。首先是计算轴承的需油量,选择相应的中间体,用表示循环周期的指示器表示给油终了。由于油枪替代了润滑泵,故设备价格低。能按预定量给油,不会浪费,在润滑点较少场合下使用,甚为经济。

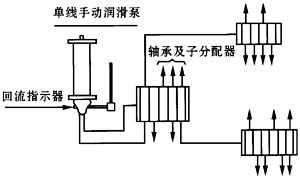

2、手动润滑泵方式
用一台手动润滑泵,可向100多个润滑点供油。利用泵体上的回油指示器指示给油终了。
如果在100处内即使是一个点不供油时,摇动泵的手柄时感到吃力,如再起劲扳动时,压力会升高,可达20MPa,超过此压泵本体内的薄片安全阀的薄片会破裂,以保护泵的安全。这时检查亲分配器上的堵塞指示器,指示器柱塞顶出来的一条管路中发生堵塞。
这种泵的最大排油压力为20MPa,所以即使是高背压的轴承也能充分地得到润滑。

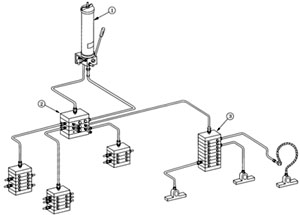

构成
1
手动润滑泵
2
亲分配器
3
子分配器






3、电动润滑泵方式
由于装有压力开关,低油位开关,循环开关等报警装置,依靠电控箱,就能实现完全自动化。
排油压力为20MPa,排油量根据设计选用确定,这种方式广泛应用于各种机械设备中。
电动润滑泵包括单线多点泵。

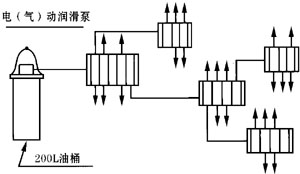

4、油桶盖上装泵方式
将泵本体直接装在油桶盖板上,故安装方便,在尘埃多的场合非常适合,由于没有必要将润滑油从油桶移到油泵,故不会由于尘埃使泵、分配器、轴承受损。
驱动方式有电动和气动二种,排出油压最高可达20MPa。
这种方式特别适合大型机械、高炉、轧机等场合使用。

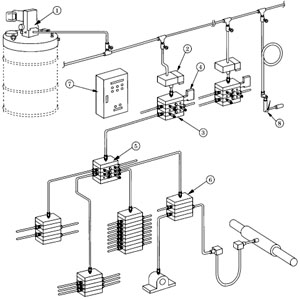

构成
1
单线电动润滑泵
2
亲分配器
3
循环记数开关
4
电控箱
5
子分配器
6
孙分配器

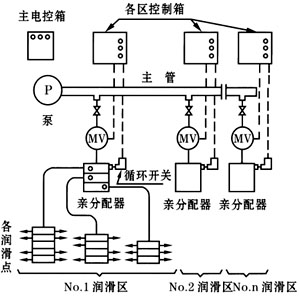

5、单泵多区域给油方式
这种给油方式特别适合于长达数百米的轧制机组上使用。
由中央泵把油脂送入F50mm左右的主管,再由主管送往各区域的分管,分管上装有电磁阀,通过电磁阀的开与闭,可以间断地将润滑脂送到各区域的分配器,再向润滑点给脂。
使用这种系统,可以对数千个轴承都能用一台中央泵自动地进行给脂








构成
1
单线电动润滑泵
2
电磁阀
3
亲分配器
4
循环记数开关
5
子分配器
6
孙分配器
7
电控箱
8
油枪
