    管路接头类产品目录
    焊接式管接头
    焊接式端直通圆锥管螺纹..
    卡套式端直通管接头
    卡套式直通管接头
    卡套式端对接直通管接头
    卡套式对接直通管接头
    卡套式锥螺纹直通管接头
    卡套式锥螺纹对接直通管.
    锥密封焊接式铰接管接头
    锥密封焊接式管接头
    扩口式端直通管接头
    扩口式锥螺纹直通管接头
    锥密封焊接式压力表管接头
    铜管用管接头
    钢管用螺纹连接接头
    钢管用插入焊接式接头
    焊接式接头
    带阀接头
    旋转接头
    活、异径活、快换接头
    双向、焊接、锥密封钢丝
    锥密封钢丝（及棉线）编..
  附：因产品目录版有限，许多产品未添加本目录，为此请客户来电告知，欢迎单位与个人互相交流技术，谢谢！
本标准规定了卡套式端对接直通管接头，适用于油、气及一般腐蚀性介质的管路系统。
标记示例：
公称压力J级，管子外径D0为14mm的卡套式端对接直通管接头：
管接头J14 GB/T3754.1-1983

管子外径D0
公称通径DN
d5
d
l
l1≈
L≈
扳手尺寸
e
e1
重 量（kg/100件）
S
S1
G(25)
4
3
M10×1
16
31
15
15
17.3
17.3
3.08
5
3.5
6
4
18.7
36
16
18.5
4.15
8
6
M12×1.5
12
22
40
16
18
18.5
20.8
6.23
10
8
M14×1.5
23
43
18
21
20.8
24.2
8.02
12
10
M16×1.5
24
44
21
24
24.2
27.7
10.6
14
12
M18×1.5
24
27.7
12.1
16
14
M22×1.5
14
25
46
27
27
31.2
31.2
16.2
18
15
25.5
30
34.6
18.9
20
17
M27×2
16
27
50
34
34
39.3
39.3
26.5
22
19
31.5
55
36
41.6
30.8
25
22
M33×2
18
33.5
59
41
41
47.3
47.3
44.1
28
24
34.5
61
47.5
32
27
M42×2
20
36.5
64
50
50
57.7
57.7
47.9
34
30
65
68.3
40
34
M50×2
22
37.5
66
60
55
69.3
63.5
90.1
42
36
60
69.3
101
J(40)
6
3
M12×1.5/G1/8″
12
23
41
16
18
18.5
20.8
7.27
8
5
M14×1.5/G1/4″
24
43
18
21
20.8
24.2
9.06
10
7
M16×1.5/G3/8″
25.5
46
21
24
24.2
27.7
12.3
12
8
M80×1.5/G(1/2″)
26.5
47
24
27.7
15
14
10
14
27
48
27
27
31.2
31.2
18.3
16
12
M22×1.5
28
50
30
34.6
22.7
18
14
29.5
53
30
34
34.6
39.3
25.5
20
16
M27×2
16
34.5
62
34
36
39.3
41.6
36.6
22
18
35.5
64
36
41
41.6
47.3
45.7
25
20
M33×2
18
38
67
41
47.3
54.2
28
22
39.5
69
46
53.1
63.4
    厂家推荐
CAD机械图纸淘宝交易更安全！
    管路接头类产品目录
    焊接式管接头
    焊接式端直通圆锥管螺纹..
    卡套式端直通管接头
    卡套式直通管接头
    卡套式端对接直通管接头
    卡套式对接直通管接头
    卡套式锥螺纹直通管接头
    卡套式锥螺纹对接直通管.
    锥密封焊接式铰接管接头
    锥密封焊接式管接头
    扩口式端直通管接头
    扩口式锥螺纹直通管接头
    锥密封焊接式压力表管接头
    铜管用管接头
    钢管用螺纹连接接头
    钢管用插入焊接式接头
    焊接式接头
    带阀接头
    旋转接头
    活、异径活、快换接头
    双向、焊接、锥密封钢丝
    锥密封钢丝（及棉线）编..
  附：因产品目录版有限，许多产品未添加本目录，为此请客户来电告知，欢迎单位与个人互相交流技术，谢谢！
一、概述

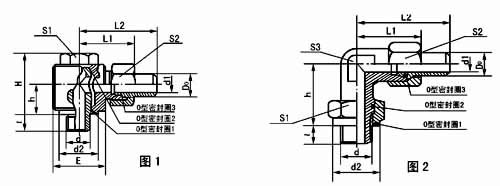

用于以油、气为介质的管路系统用锥密封焊接式铰接管接头与锥密封焊接式可调向管接头。工作温度为-25～80℃，公称压力PN ≤ 31.5MPa。形式和尺寸见图1、图2 和表1、表2。
