华工机械-YKF-L型压力控制阀(20MPa)

一、使用条件
压力控制阀在双线式集中润滑系统中和液压换向阀或压力操纵阀组合使用，用以提高管路内的压力，可以使供油支管比较细长，分配器可以集中布置，动作可靠，扩大给油范围。同时使日常的检查工作方便。该阀更适用二级分配的系统中，它提高了一级分配器的给油压力，使其能够可靠地再进行二级分配。

二、技术参数

型号		公称压力Mpa	压力比进口压力：出口压力	进出油口个数	损失量	重量kg
标准型号	原型号
YKF-L31	DR-33	20	3:1	1	2	3.8
YKF-L32	DR-43			2	0.8	5.5

　使用介质为锥入度265～385（25℃，150g）1/10mm的润滑脂（NLGI0#-2#）的润滑脂。

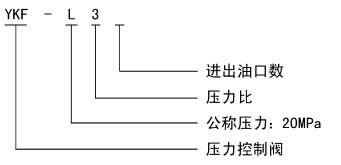

三、型号说明

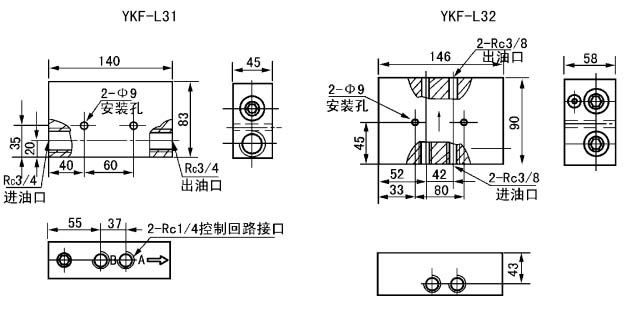

四、外形尺寸

五、使用说明
1、按箭头方向在1米内用配管将出口和液压换向阀的回油口或压力操纵阀的进油口接通。
2、用两个YKF-L31型压力控制阀和一个YHF-L1型液压换向阀组合使用时，应将其中的一个压力控制阀的控制管路接口A 同另一个压力控制阀的控制管路接口B 用配管接通。
3、YKF-L31型2个与1个YHF-L1型液压换向阀组合；YKF-L32 型1个与1个YHF-L2型液压换向阀或YKF-L4型压力操纵阀组合。
4、供油时，进口压力P1和出口压力P2（液压换向阀或压力操纵阀的设定压力）的关系为：P1=3P2- P3。
P3：向贮油器开放的回油主管路内的残余压力。
