一、产品概述

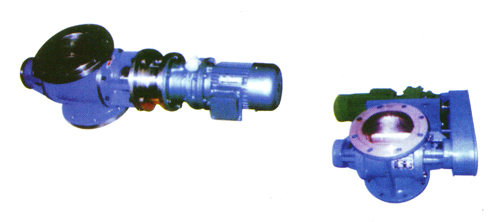

    我公司生产的GLJW-4星形卸料阀是参照国外粉末设备的外型结构及相应的有关技术参数,并结合国内的相关标准设计而成的一种新颖的给料设备。
    由于它具有较好的密封性能,并可设置冲氮、压力平衡装置,故而尤为适用于石油,医药,化工,易燃,易爆场所的干燥粉状小颗粒物料的均匀喂料 。

二、尺寸参数:

1、链传动技术参数及尺寸表:

型号

叶轮直径

每转输送量

进出口料口法兰公称直径

D

n-φd

H

A

A1

A2

L

GLJW-4-15

150mm

2L/REV

150mm

240

8-φ22

290

290

146

120

570

GLJW-4-20

200mm

5L/REV

200mm

295

8-φ22

350

340

174

150

680

GLJW-4-25

250mm

10L/REV

250mm

350

12-φ22

420

377

202

150

730

GLJW-4-30

300mm

18L/REV

300mm

400

12-φ22

500

402

227

150

780

GLJW-4-35

350mm

30L/REV

350mm

460

16-φ22

550

427

230

160

830

GLJW-4-40

400mm

45L/REV

400mm

515

16-φ22

630

465

258

160

880

GLJW-4-50

500mm

90L/REV

500mm

620

20-φ22

750

505

285

160

930

2、直联式传动技术参数及尺寸表:

型号

叶轮直径

每转输送量

进出口料口法兰公称直径

D

n-φd

H

L1

L

GLJW-4-15

150mm

2L/REV

150mm

240

8-φ22

290

672

1050

GLJW-4-20

200mm

5L/REV

200mm

295

8-φ22

350

718

1204

GLJW-4-25

250mm

10L/REV

250mm

350

12-φ22

420

768

1254

GLJW-4-30

300mm

18L/REV

300mm

400

12-φ22

500

812

1298

GLJW-4-35

350mm

30L/REV

350mm

460

16-φ22

55

872

1358

GLJW-4-40

400mm

45L/REV

400mm

515

16-φ26

630

912

1398

GLJW-4-50

500mm

90L/REV

500

620

20-φ26

750

1012

1494
